Zespół kontroli stanu izolacji
ZKSI-30

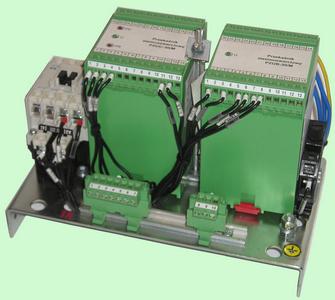

Zespół kontroli stanu izolacji typu
ZKSI-30/M złożony jest z uniwersalnych przekaźników ziemnozwarciowych:
centralnego typu PZUC-30/M i blokującego typu PZUB-30/M oraz stycznika
wykonawczego.
Przekaźniki ziemnozwarciowe uniwersalne typu PZUC-30/M i PZUB-30/M
przeznaczone są do kompleksowej ochrony przed niebezpiecznymi skutkami
uszkodzenia izolacji doziemnej w izolowanych od ziemi jednofazowych
dwuprzewodowych instalacjach elektrycznych przemienno – stałoprądowych
o znamionowym napięciu 30 V, zasilanych ze źródła napięcia przemiennego
sinusoidalnego o częstotliwości 50 Hz.
Instalacje mogą być przewidziane do
zasilania odbiorników napięciem przemiennym i/lub napięciem stałym,
wyprostowanym pulsującym względnie wygładzonym.
Przekaźniki reagują na dowolnego
rodzaju uszkodzenia izolacji doziemnej, symetryczne lub asymetryczne,
występujące w dowolnej części instalacji, przemiennoprądowej lub
stałoproądowej, przed względnie za prostownikiem.
Działanie ochronne przekaźników
jest oparte o zasadę wyłączania napięcia zasilania instalacji w
przypadku identyfikacji uszkodzenia izolacji doziemnej w stanie
napięciowym (zadziałanie przekaźnika centralnego) oraz blokowaniu
możliwości jego włączenia, gdy uszkodzenie utrzymuje się w części
beznapięciowej (zadziałanie przekaźnika blokującego) i/lub w części
pozostającej pod napięciem (działanie przekaźnika centralnego). Funkcję
wyłączania napięcia lub blokowania jego załączenia spełnia w zespole
ZKSI-30/M stycznik.
Zespół kontroli stanu izolacji
ZKSI-30/M przeznaczony jest do stosowania w obwodach pomocniczego
napięcia górniczej aparatury i urządzeń elektrycznych, w szczególności
w instalacjach skrzyń aparatury elektrycznej kombajnów węglowych.
|
