Przekaźnik
separujący obwody iskro- i nieiskrobezpieczne do
kontroli ciągłości obwodu ochronnego RExSL-1

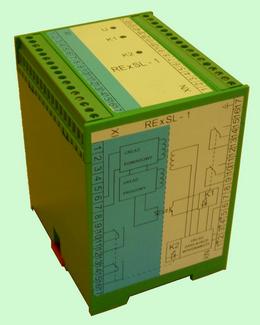

Przekaźnik RExSL -1 jest nowszą
wersją przekaźnika RExSL posiadającą certyfikat badania typu WE na
zgodność z wymaganiami Dyrektywy 94/9/WE (ATEX).
Jest przeznaczony do zabezpieczenia
odbiornika (np. silnika) przed wzrostem rezystancji jego uziemienia w
stosunku do systemu uziemiających przewodów ochronnych ponad określoną
wartość wynoszącą 80 (+20,-20)S. Może także służyć do zdalnego
sterowania elektrycznych urządzeń górniczych w układzie 2-żyłowym,
3-żyłowym.
Posiada dwa niezależnie działające
człony. Pierwszy sterowany z obwodu iskrobezpiecznego (styk z szeregowo
połączoną diodą) posiada styki wykonawcze do łączenia obwodów
nieiskrobezpiecznych. Drugi natomiast sterowany jest w obwodzie
nieiskrobezpiecznym i posiada przekaźnik wykonawczy , którego styki
przeznaczone są do pracy w obwodach iskrobezpiecznych.
Przekaźnik przewidziany jest do
instalowania w komorach aparatowych urządzeń elektrycznych budowy
normalnej lub przeciwwybuchowej ognioszczelnej (w komorach
aparaturowych lub przyłączowych), eksploatowanych w pomieszczeniach
kopalń metanowych i niemetanowych.
Z uwagi na fakt, że certyfikat
badania typu WE wydany został w oparciu o nie obowiązujące już normy
zharmonizowane z Dyrektywą „ATEX”, produkowany jest jedynie jako części
zamienne do istniejących urządzeń.
|
