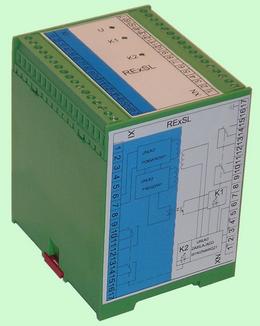

Przekaźnik
separujący obwody iskro- i nieiskrobezpieczne do
kontroli ciągłości obwodu ochronnego RExSL
Przekaźnik RExSL jest przeznaczony
do zabezpieczenia odbiornika (np. silnika) przed wzrostem rezystancji
jego uziemienia w stosunku do systemu uziemiających przewodów
ochronnych ponad określoną wartość wynoszącą 80 (+20,-20)S. Może także
służyć do zdalnego sterowania elektrycznych urządzeń górniczych w
układzie 2-żyłowym, 3-żyłowym.
Posiada dwa niezależnie działające
człony. Pierwszy sterowany z obwodu iskrobezpiecznego (styk z szeregowo
połączoną diodą) posiada styki wykonawcze do łączenia obwodów
nieiskrobezpiecznych. Drugi natomiast sterowany jest w obwodzie
nieiskrobezpiecznym i posiada przekaźnik wykonawczy , którego styki
przeznaczone są do pracy w obwodach iskrobezpiecznych.
Przekaźnik przewidziany jest do
instalowania w komorach aparatowych urządzeń elektrycznych budowy
normalnej lub przeciwwybuchowej ognioszczelnej (w komorach
aparaturowych lub przyłączowych), eksploatowanych w pomieszczeniach
kopalń metanowych i niemetanowych.
Produkowany jest jedynie jako
części zamienne do istniejących urządzeń.
|
