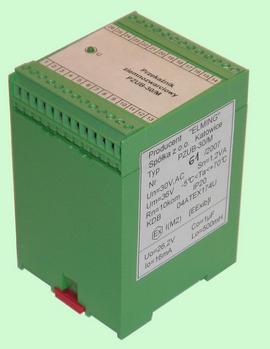

Przekaźnik
kontroli stanu izolacji - blokujący PZUB-30/M
Przekaźnik ziemnozwarciowy
blokujący typu PZUB-30/M stanowi część Zespołu kontroli stanu Izolacji
ZKSI-30/M. Wraz z przekaźnikiem ziemnozwarciowym centralnym PZUC-30/M
przeznaczony jest do kompleksowej ochrony przed niebezpiecznymi
skutkami uszkodzenia izolacji doziemnej w izolowanych od ziemi
jednofazowych dwuprzewodowych instalacjach elektrycznych
przemienno-stałoprądowych o znamionowym napięciu 30 V, zasilanych ze
źródła napięcia przemiennego sinusoidalnego o częstotliwości 50 Hz.
Instalacje mogą być przewidziane do zasilania odbiorników napięciem
przemiennym i/lub napięciem stałym, wyprostowanym pulsującym względnie
wygładzonym. Przekaźniki reagują na dowolnego rodzaju uszkodzenia
izolacji doziemnej, symetryczne lub asymetryczne, występujące w
dowolnej części instalacji, przemiennoprądowej lub stałoproądowej,
przed, względnie za prostownikiem. Działanie ochronne przekaźnika
PZUB-30/M polega na blokowaniu możliwości jego włączenia, gdy
uszkodzenie utrzymuje się w części beznapięciowej. Funkcję wyłączania
napięcia lub blokowania jego załączenia spełnia w zespole ZKSI-30/M
stycznik.
Zespół kontroli stanu izolacji
ZKSI-30/M przeznaczony jest do stosowania w obwodach pomocniczego
napięcia górniczej aparatury i urządzeń elektrycznych, w szczególności
w instalacjach skrzyń aparatury elektrycznej kombajnów węglowych.
Przewidziany jest do instalowania w osłonach urządzeń elektrycznych
budowy normalnej lub przeciwwybuchowej ognioszczelnej, eksploatowanych
w pomieszczeniach kopalń niemetanowych i/lub metanowych.
|
