Przekaźnik
sterowniczo-separujący
obwody iskro i nieiskrobezpieczne

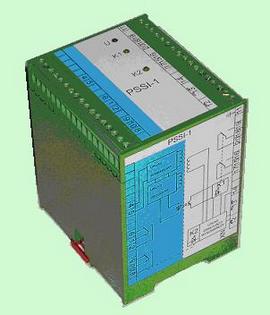

typu PSSI-1
Przekaźnik PSSI -1 jest nowszą
wersją przekaźnika PSSI posiadającą certyfikat badania typu WE na
zgodność z wymaganiami Dyrektywy 94/9/WE (ATEX).
Służy do separacji obwodów iskro- i
nieiskrobezpiecznych, które są sterowane urządzeniami stykowymi.
Posiada dwa niezależnie działające
człony. Pierwszy sterowany z obwodu iskrobezpiecznego posiada zestyki
wykonawcze do łączenia obwodów nieiskrobezpiecznych. Drugi natomiast
sterowany jest w obwodzie nieiskrobezpiecznym i posiada przekaźnik
wykonawczy, którego zestyki przeznaczone są do pracy w obwodach
iskrobezpiecznych. Obwód sterowania iskrobezpieczny zapewnia kontrolę
przy zwarciu, przerwie i wzroście rezystancji ponad wartość 600W.
Przekaźnik PSSI może być
wykorzystany do zdalnego sterowania elektrycznych urządzeń górniczych w
układzie 2 lub 3 żyłowym łącznikiem zaopatrzonym w diodę prostowniczą,
z możliwością zastosowania rezystora podtrzymującego 560W.
Przekaźnik przewidziany jest do
instalowania w aparaturze elektrycznej budowy normalnej lub
przeciwwybuchowej, przeznaczonej do stosowania w wyrobiskach
podziemnych zakładów górniczych metanowych i niemetanowych. (w komorach
aparaturowych lub przyłączowych) .
Z uwagi na fakt, że certyfikat
badania typu WE wydany został w oparciu o nie obowiązujące już normy
zharmonizowane z Dyrektywą „ATEX”, produkowany jest jedynie jako części
zamienne do istniejących urządzeń.
|
